Quy trình kết nối các thiết bị âm thanh CHUẨN và CHÍNH XÁC 2024

1. Cách đấu nối Mixer với các thiết bị Audio khác:

• Hãy cắm các micro và các nhạc cụ theo thứ tự thích hợp nhất đối với từng người. Nhưng chú ý các micro nên ở một nhóm, và nhạc cụ ở một nhóm.
• Toàn bộ micro cắm vào jack XLR. Nếu micro là loại dynamic, đừng mở PHANTOM power. Nhưng nếu micro là loại condenser, bạn PHẢI mở PHANTOM power và cắm vào ngõ XLR mới hoạt động được.
• Nhạc cụ cắm vào jack 6 ly.
• Nối Send Effect của MICER vô INPUT của Effect, và OUTPUT của Effect vô Return của mixer.
• Nối L/R master vô Equalizer.
• Nối Aux out 1 - 2 vô hệ thống Ampli-Loa kiểm tra.
• Nếu mixer của bạn có Subgroup, bạn hãy chia chúng theo theo từng nhóm (vd : Ca là nhóm 1,2; nhạc cụ là nhóm 3,4; Trống thùng là nhóm 5,6…)
• Chỉnh toàn bộ Gain (trim) về vị trí nhỏ nhất (tối đa bên trái), kéo toàn bộ các fader volume ở mức nhỏ nhất
• Đưa Equalizer của từng đường (Hi, Mid, Lo) về 0 (vị trí ngay giữa).

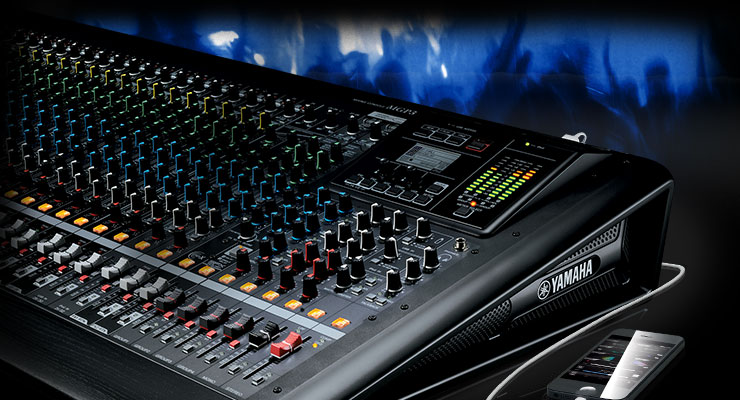

Cách đấu nối Mixer với các thiết bị khác

2. Hướng dẫn cách kết nối Ampli với Equalizer:

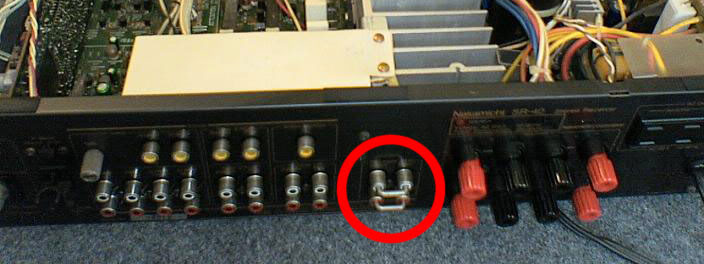

Dưới đây là hình ảnh 2 cầu nối của Effec Ampli, bạn cần tháo nó để tiến hành cắm:

3. Cách kết nối Ampli với các thiết bị Audio khác:

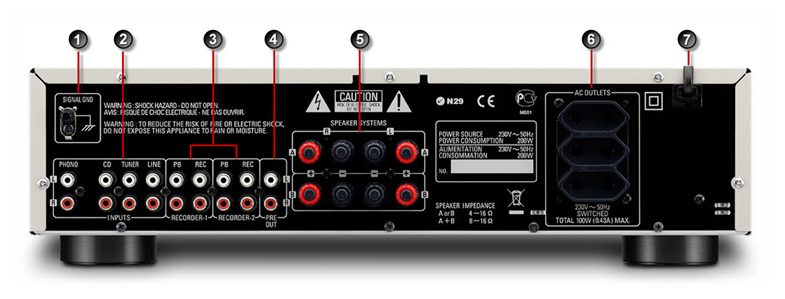

Kết nối Ampli với các thiết bị khác


• Signal GND: Trạm gắn dây nối đất, giúp chống nhiễu và tránh bị điện giật khi có hiện tượng rò điện.
• Inputs: Các cổng kết nối tính hiệu âm thanh vào:
• Phono: Cổng kết nối với máy hát dĩa loại lớn, cổng này chỉ dành cho tín hiệu công suất nhỏ, không được kết nối với các nguồn tín hiệu khác.
• CD: Cổng kết nối với đầu phát CD/VCD/DVD.
• Tuner: Cổng kết nối với máy nghe đài (Radio).
• Line: Cổng kết nối với các nguồn tín hiệu âm thanh khác như TV, MP3,…
• Recorder: Cổng dùng để kết nối với các thiết bị có chức năng thu thanh.
• PB (Playback): Cổng kết nối với tín hiệu âm thanh ra (Audio Out) của đầu thu âm.
• Rec (Recorder): Cổng kết nối với tín hiệu âm thanh vào (Audio In) của đầu thu âm.
• Pre Out: Cổng xuất âm thanh ra dưới dạng tiền khuếch âm (khuếch đại âm thanh mức nhỏ) dùng để kết nối với các thiết bị khuếch đại âm thanh khác.
• Speaker Systems: Cổng kết nối với loa.
• AC Outlets: Các cổng cung cấp điện cho các thiết bị xung quanh khác như đầu phát CD/VCD/DVD,… đây là các cổng cấp điện được Bật/Tắt thông qua công tắc On/Off của Amply. Các thiết bị lấy điện qua cổng này thường công tắc sẽ luôn ở trạng thái On (Bật) và sử dụng công tắc của Amply chung cho tất cả

4. Hướng dẫn cách kết nối Loa với Amply:

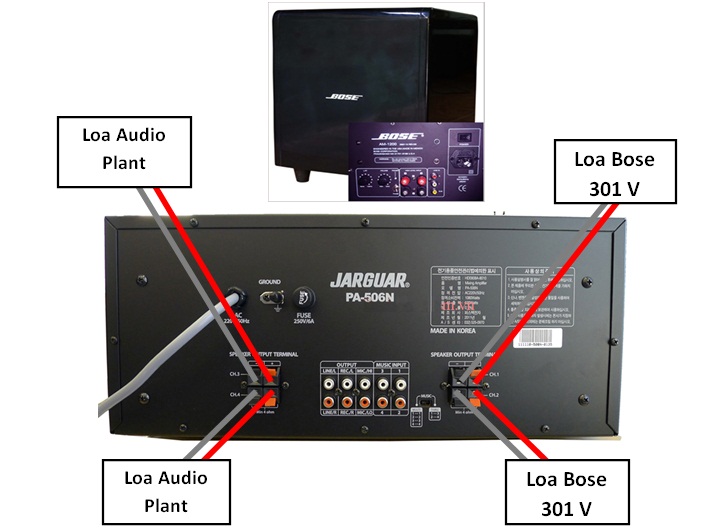

Cách đấu nối Amply với loa

• Cổng kết nối với loa, được chia làm hai trạm kết nối A và B, mỗi trạm có 4 cổng kết nối dành cho tín hiệu Âm (-) và Dương (+) của hai kênh trái (Left) và phải (Right). Khi nối với loa cần phải chú ý nối đúng màu sắc hoặc đúng ký hiệu ghi trên các cổng kết nối của Amply và loa.
• Hai trạm kết nối sẽ cho phép kết nối với 4 loa, 2 loa bên trái và 2 loa bên phải. Nếu chỉ có 2 loa thì bạn hãy kết nối vào trạm A.
• Đây chỉ là cách kết nối loa thông thường, những cách kết nối khác dành cho hệ thống âm thanh phức tạp hơn sẽ được hướng dẫn trong các bài khác.
• Vị trí đặt loa trái và phải được tính theo vị trí của người nghe, không phải tính theo vị trí đặt Amply.
• Cần sử dụng loại đầu dây kết nối loa với Amply đúng với các cổng kết nối của Loa và Amply. Một số cổng kết nối cho phép sử dụng đầu dây trần, chỉ cần bỏ lớp nhựa cách điện ở đầu dây sau đó gắn vào cổng kết nối và vặn chặt lại là được.

5. Hướng dẫn cách kết nối cục đẩy công suất với loa và Amply:

+ Kết nối cục đẩy với loa:



Kết nối cục đẩy công suất với loa Sub như sau:

+ Kết nối cục đẩy với Amply:

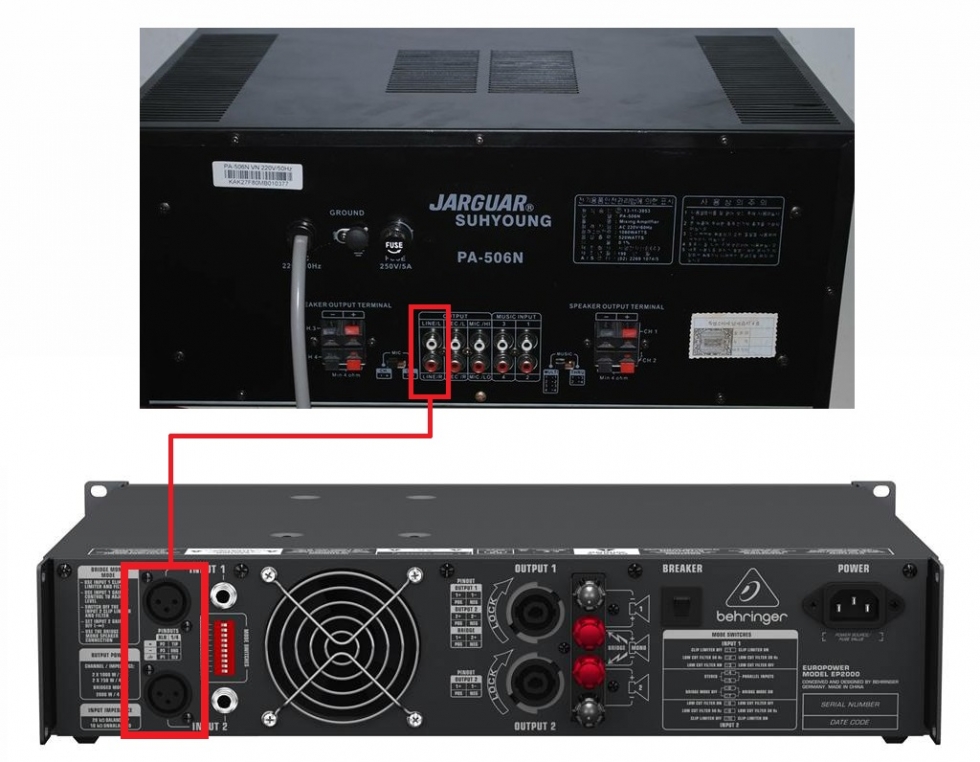

Cách kết nối Amply với Cục đẩy công suất


6. Cách sử dụng các nút điều khiển của Ampli:

• On/Off: Nút dùng để Bật/Tắt nguồn điện của Amply.
• Phones: Lỗ cắm dành cho tai nghe (headphone).
• Speakers: Nút bật tắt 2 trạm loa A và B.
• Bass: Nút điều chỉnh âm thanh trầm.
• Treble: Nút điều chỉnh âm thanh bổng.
• Loudess: Nút bù âm thanh trầm ở mức âm lượng nhỏ. Thông thường khi điều chỉnh âm lượng nhỏ thì tiếng trống (âm thanh trầm) sẽ rất yếu, khi đó nếu bật nút Loudness thì âm thanh trầm sẽ được tăng lên làm cho âm thanh được cân bằng hơn.
• Chức năng này chỉ có tác dụng khi nút điều chỉnh âm lượng (Volume) ở mức nhỏ, khi điều chỉnh âm lượng lớn (khoảng từ mức giữa trở lên) thì chức năng Loudness sẽ không còn tác dụng nữa.
• Balance: Nút chỉnh cân bằng âm thanh cho kênh trái (Left) và kênh phải (Right).
• Volume: Nút điều chỉnh âm thanh (âm lượng) lớn nhỏ.
• Sound Direct: Nút Bật/Tắt tính năng cho phép phát âm thanh trực tiếp mà không qua bộ điều chỉnh âm sắc (Bass, Treble, Balance).
• Rec Out Selector: Nút lựa chọn tín hiệu từ một trong các cổng vào để cho ra cổng kết nối với thiết bị thu âm.
• Input Selector: Nút lựa chọn nguồn tín hiệu từ một trong các cổng tín hiệu vào để khuếch âm.
