Cách đấu nối Mixer với các thiết bị Audio khác (Bằng hình ảnh)

26/07/2019 10:03

Mixer là một trong những thiết bị được coi là bộ não của âm thanh và nó là một nơi trung gian kết nối các thiết bị với nhau do vậy để kết nối hay đấu nối Mixer với các thiết bị khác cũng không phải dễ dàng, do vậy Audio Hải Hưng sẽ có bài viết hướng dẫn cách đấu nối Mixer với các thiết bị khác CHI TIẾT bằng hình ảnh.

Hướng dẫn chi tiết cách đấu nối Mixer với các thiết bị khác:

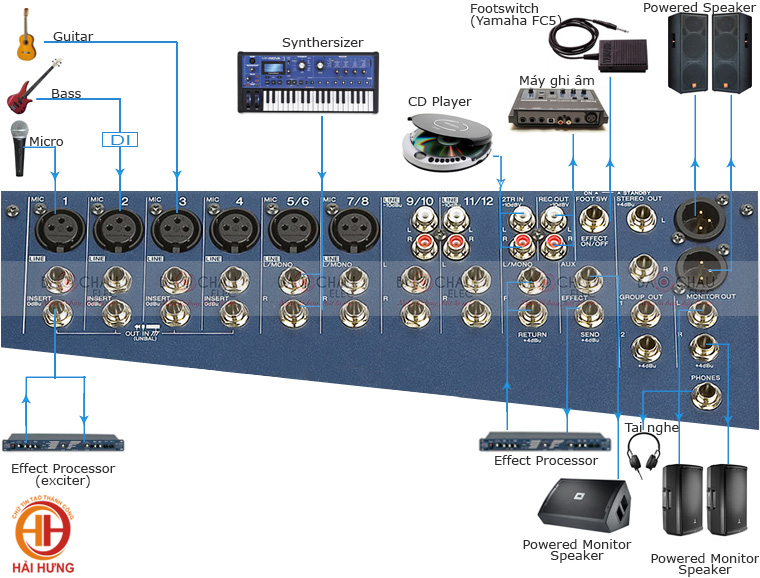

Để kết nối được Mixer với các thiết bị âm thanh khác bạn có thể tham khảo chi tiết hình ảnh dưới đây.

Hướng dẫn chi tiết cách đấu nối Mixer với các thiết bị khác
Hướng dẫn chi tiết cách đấu nối Mixer với các thiết bị khác



Diễn giải chi tiết cách kết nối Mixer với các thiết bị khác:

1. Kết nối Mixer với Micro, đàn Guitar, đàn Bass, các loại nhạc cụ khác:

Bạn có thể sử dụng dây dẫn có Jack Canon để kết nối Micro, đàn Guitar, và các loại nhạc cụ khác với Mixer, trên Mixer bạn có thể cắm từ cổng Mic 1 đến Mic 8

2. Hướng dẫn kết nối Đàn Synthesizer với Mixer:

Bạn có thể sử dụng Jack 6 ly để kết nối Đàn Synthesizer với Mixer, bạn chỉ cần sử dụng dùng dây kết nối từ Đàn Synthesizer vào Mixer thông qua cổng vào từ Mic 1 đến Mic 8.

3. Cách kết nối Effect với Mixer:

Tương tự như Đàn Synthesizer bạn cũng sử dụng Jack 6 ly để kết nối.

4. Kết nối đầu đĩa CD/DVD với Mixer:

Tại đầu đĩa CD/DVD bạn sử dụng dây dẫn 2 đầu AV để kết nối với Mixer, trên Mixer bạn có thể cắm vào cổng 2TR IN (Chú ý cổng vào đỏ cắm vào jack đỏ, và cổng trắng cắm vào jack trắng)

5. Kết nối máy ghi âm với Mixer:

Cũng tương tự như đầu đĩ CD/DVD bạn sử dụng dây AV để kết nối vào Mixer thông qua cổng REC OUT

6. Kết nối bàn đạp chân với Mixer:

Sử dụng dây dẫn có Jack 6 ly để kết nối, bạn có thể kết nối theo hướng dẫn như hình ảnh.

7. Cách kết nối nối loa với Mixer:

Bạn có thể sử dụng Jack Canon và Jack 6 ly để kết nối loa với Mixer, cách cắm bạn có thể cắm như hình ảnh.

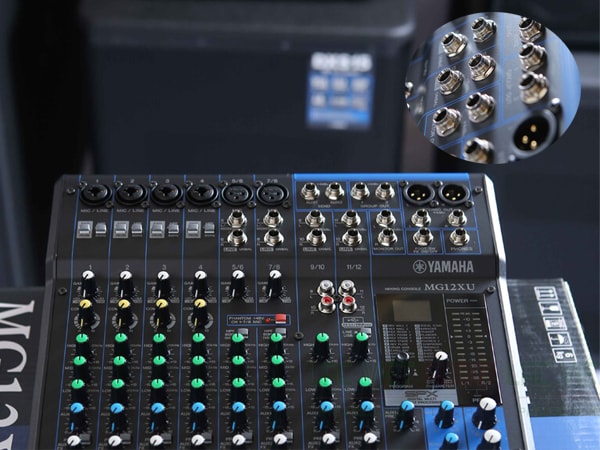

Các phím điều khiển và cổng kết nối của Mixer
Các phím điều khiển và cổng kết nối của Mixer

Các bước kết nối Mixer với các thiết bị âm thanh khác như sau:

Bước 1: Kết nối micro bằng việc cắm các jack kết nối với bàn mixer và các nhạc cụ theo thứ tự thích hợp nhất đối với từng người. Bạn chú ý cắm các micro nên ở một nhóm, và nhạc cụ ở một nhóm để tiện cho việc quản lý và sử dụng bàn mixer.
Bước 2: Toàn bộ micro cắm vào jack XLR. Nếu micro là loại dynamic, đừng mở PHANTOM Power. Nhưng nếu micro là loại Condenser, bạn PHẢI mở PHANTOM power và cắm vào ngõ XLR mới hoạt động được.
Bước 3: Nhạc cụ cắm vào jack 6 ly.
Bước 4: Nối Send Effect của MICER vô INPUT của Effect, và OUTPUT của Effect vô Return của mixer.
Bước 5: Nối L/R master vô Equalizer.
Bước 6: Nối Aux out 1 – 2 vô hệ thống Ampli – loa kiểm tra.
Bước 7: Nếu mixer của bạn có Subgroup, bạn hãy chia chúng theo theo từng nhóm (vd : Ca là nhóm 1,2; nhạc cụ là nhóm 3,4; Trống thùng là nhóm 5,6…)
Bước 8: Chỉnh toàn bộ Gain (trim) về vị trí nhỏ nhất (tối đa bên trái), kéo toàn bộ các fader volume ở mức nhỏ nhất
Bước 9: Đưa Equalizer của từng đường (Hi, Mid, Lo) về 0 (vị trí ngay giữa).
Bước 10: Vặn Aux, Effect, Monitor ….về vị trí nhỏ nhất
Bước 11: Chỉnh Pan của các kênh ngay giữa. Nếu bạn cắm stereo vào 2 kênh, chỉnh pan kênh 1 sang tận cùng bên trái, chỉnh pan kênh 2 sang tận cùng bên phải.

>>>Hơn 1000 người đã xem +223 model Mixer - Bàn Trộn Âm Thanh chính hãng, chất lượng cao

Với những chia sẻ trên đây Audio Hải Hưng rất mong quý khách hàng sẽ lắp đặt và kết nối các thiết các thiết bị âm thanh với Mixer một cách dễ dàng, quý khách còn những thắc mắc gì hãy liên hệ với phòng kỹ thuật của Audio Hải Hưng để được giải đáp.
