Hướng dẫn cách chỉnh Mixer Yamaha MG 124CX

01/11/2015 10:04

Trong giới thưởng thức âm nhạc Mixer Yamaha MG 124CX là thiết bị âm thanh không thể thiếu trong bộ chỉnh âm thanh để có được buổi biểu diễn thành công. Sau đây Audio Hải Hưng xin gửi tới quý vị Hướng dẫn cách chỉnh Mixer Yamaha MG 124CX chi tiết nhất, để mọi người hiểu hơn về thiết bị và có được kiến thức cơ bản để chỉnh mixer

BÀN MIXER YAMAHA MG 124CX (phần mặt trước)

Hướng dẫn chỉnh mixer yamaha MG 124CX


1. MIC Input Jacks (CHs 1 to 4, 5/6, 7/8) cắm micro:
Dùng để cắm micro, dùng Jack canon. Cách hàn Jack theo quy định sau:
Pin 1 = Shield or ground
Pin 2 = Positive (+ or hot)
Pin 3 = Negative (- or cold)
Cách chỉnh mixer yamaha MG 124CX
2.  LINE Input Jacks (CHs 1 to 4):ngõ cắm nhạc cu
Ngõ cắm này dùng Jack 6 ly Mono/ Stereo
3. LINE Input Jacks (CHs 5/6 to 11/12):
Ngõ này bạn cắm Jack mono
4. LINE Input Jacks (CHs 9/10, 11/12):
Ngõ này cắm Jack bông sen
cách cắm jack mixer Yamaha

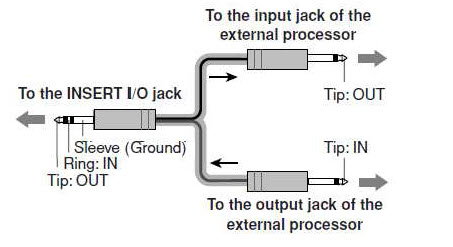

5.  INSERT Jacks (CHs 1 to 4):
Ngõ này dùng để cắm chèn các thiết bị sử lý như bộ chống hú, bộ nén tín hiệu
Cách hàn dây Insert: 1 đầu dùng jack 6 ly Stereo, 2 đầu còn lại dùng Jack 6 ly Mono
6. GAIN Control:
Núm điều chỉnh tín hiệu vào của các kênh, nhớ là không nên dùng Gain xem như là Volume mà xem Gain là nút cân chỉnh tín hiệu trước khi chơi
7. Switch ( High Pass Filter):
Nút nhấn cắt bỏ các tần số bass, trầm dưới 70 Hz, thường là các loại nhạc cụ thì ta mới nhấn chọn nút này xuống
8. COMP Control:
Nút này dùng để điều chỉnh bộ nén tín hiệu, giúp âm thanh nghe mượt hơn.
9. PEAK Indicator:
Đèn báo tín hiệu quá tải, nếu kênh nào đèn Peak báo đỏ thì tín hiệu đang lớn cần giảm xuống

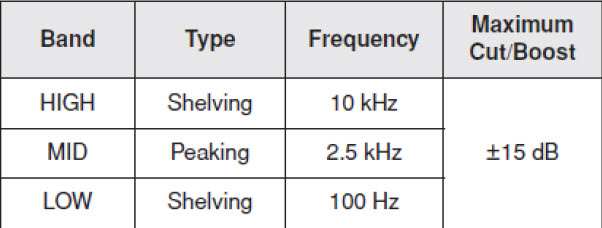

10. Equalizer (HIGH, MID and LOW):
Đây là các núm chỉnh EQ cho từng kênh, Với mỗi kênh có 3 band EQ
Thông số chỉnh mixer yamaha
11. AUX (AUX1) Control:
Nút chỉnh độ lớn tín hiệu của các ngõ ra Aux của mixer, trên mỗi kênh đều có 2 Aux.
12. AUX PRE Switch:
Nút nhấn chọn ngõ ra Aux là Pre hay Post. Có nghĩa tín hiệu ra Aux là trước hay sau fader.
13. EFFECT (AUX2) Controls:
Nút chỉnh Effects của mỗi kênh trên mixer, nếu kênh nào muốn có Eff cho kênh tín hiệu hay micro thì vặn nút này lên kết hợp với bộ Eff có trên mixer. Nhớ là cho fader Eff lên đồng thời nhấn chọn nút On của fader nhé.
14. PAN Control (1 to 4), PAN/BAL Control (5/6 and 7/8), BAL Control (9/10 and 11/12)
Nút chỉnh tín hiệu qua trái phải của từng kênh.
15. ON Switch:
Nhấn nút này xuống nếu như qúy vị muốn tín hiệu ra Aux, L/R, hay headphone.
16. PFL (Pre-Fader Listen) Switch:
Nút nhấn chọn khi kênh nào bạn muốn kiểm tra tín hiệu, dùng nút này kết hợp với núm chỉnh Gain.
Cách cân chỉnh tín hiệu vào: nhấn nút PFL xuống, Fader Master và Fader của từng kênh kéo xuống sau đó vặn nút Gain lớn lên từ từ cho đến khi đèn báo từ xanh qua chớm vàng là ok.
17. 1-2 Switch:
Nhấn chọn nút này xuống khi bạn muốn tín hiệu của kênh đó được gởi ra ngõ Group và đồng thời cũng ra ngõ L/R.
18. ST Switch:
Nếu tín hiệu của kênh nào bạn muốn ra ngõ L/R thì hãy nhấn chọn Nut này xuống nhé.
19. Channel Fader:
Đây là Fader của từng kênh, khi bạn chỉnh tín hiệu ra loa thì lúc này bạn cần kết hợp cả 3 phần: Nút Gain, fader từng kênh và fader chính L/R

Trên đây là vài dòng chia sẻ hướng dẫn các bạn chỉnh Mixer Yamaha MG 124CX, nếu còn gặp khó khăn thì liên hệ ngay với Audio Hải Hưng để được trợ giúp kịp thời từng sợ cố cụ thể hơn trong lúc sử dụng
Chúc các bạn thành công!
